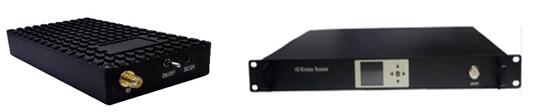

点击图片查看原图
LA-H80P高清、低延时、迷你型无线视频传输系统，采用COFDM编码正交频分复用调制技术，具有传输频带窄、抗多径干扰能力强，能够实现非视距（NLOS），高速运动情况下传输低延时高清1080p图像。
适合于航拍、空中测绘、电力巡查、无人车、机器人等无线图像实时传输领域之集成用途。
优点：
机体积小，重量轻，为无人机量身定制
优良的抗干扰能力和非视距绕射能力
画质清晰，高清1080P效果
实时图像清晰流畅
接收端可以使用专业的接收机接收板
一、技术指标
发射机：
|
工作频率 |
300MHz～1000MHz，频率订制 |
|
射频功率 |
≤28dBm |
|
信道带宽 |
2/4/6/7/8MHz |
|
FEC |
1/2，2/3，3/4，5/6，7/8 |
|
保护间隔 |
1/32，1/16，1/8，1/4 |
|
码流 |
2Mbps～16Mbps |
|
时延 |
≤300ms |
|
误码率 |
≤10 |
|
传输距离 |
地面视距>1公里；空对地>15公里；非视距> 600米 |
|
音视频接口 |
HDMI |
|
加密方式 |
AES128 |
|
图像清晰度 |
1920*1080P |
|
图像帧率 |
60，50,48,30,25,24fps |
|
电源 |
DC10-15V |
|
尺寸规格 |
L118*W66*H22mm |
|
重量 |
180g |
接收机：
|
工作频率 |
300MHz～1000MHz |
|
接收灵敏度 |
-97dBm@8MHz |
|
信道带宽 |
2/4/6/8MHz |
|
调制方式 |
cofdm |
|
射频接口 |
SMA |
|
音视频输出接口 |
1路HDMI，1路C |
|
图像清晰度 |
1920*1080P |
|
图像帧率 |
60,50，48,30,25,24fps |
|
录像 |
mts格式 |
|
供电 |
DC12V@0.3A |
|
尺寸规格 |
112*74*18mm(接收板) 480*280*45mm(1U接收机) |

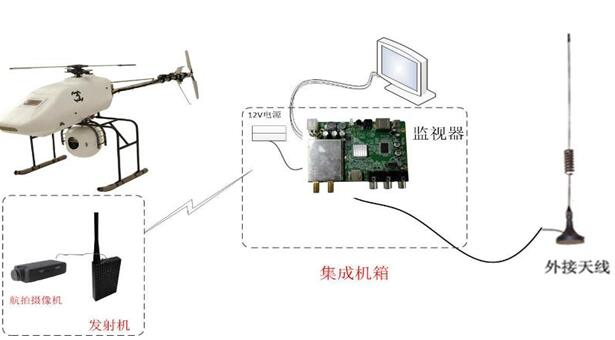

二、方案示意图
三、系统清单：
|
微型发射机 |
1台 |
|
接收主机/接收主板 |
1台 |
|
发射机电源线 |
1根 |
|
发射天线 |
1根 |
|
接收天线 |
2根 |
|
射频转接线 |
2根 |
